RH 顶枪成套设备

RH Top Lance Equipment

获取报价 技术规格

RH 顶枪成套设备

宝瑞科技 RH 顶枪成套设备专为 RH（Ruhrstahl-Heraeus）真空脱气工艺设计，适用于不锈钢、汽车钢、硅钢等高品质钢种的精炼。系统涵盖 RH 氧枪系统成套设备。

主要产品

  • RH 氧枪系统 - Laval 超音速喷嘴，适用于真空脱碳、化学升温及清渣

技术规格

  • RH 容量范围：30T-350T（全系列覆盖）
  • 枪位精度：± 3mm（伺服液压驱动）
  • 氧流量：3000-15000 Nm³/h（精确控制）
  • 耐火材料：MgO-C / Al₂O₃-C（可选）
  • 冷却系统：双冷却设计，高温稳定性好
  • 适用温度：> 1650°C
  • 喷嘴出口速度：马赫数 1.8～2.2
  • 喷孔数量：1～4 孔（按炉容配置）

核心优势

  • 精准枪位控制 - ±3mm 精度，确保脱气效果一致
  • 宽泛容量覆盖 - 30T-350T 全系列，适配不同钢厂需求
  • 双冷却系统 - 高温稳定性优异，延长氧枪寿命
  • 完整成套供应 - 氧枪本体 + 提升机构 + 冷却系统 + 控制系统

应用领域

  • 不锈钢精炼 - 超低碳不锈钢（304L、316L 等）真空脱气脱碳
  • 汽车钢生产 - 深冲钢、高强钢等高品质汽车钢板精炼
  • 硅钢生产 - 取向/无取向硅钢真空脱气，改善电磁性能
  • 高洁净钢 - 超低硫、超低氧特种钢深度精炼

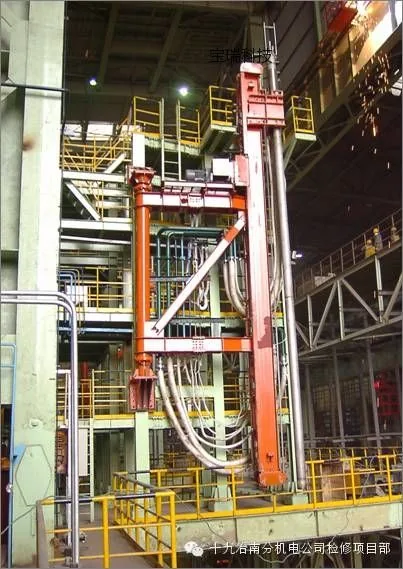

RH 顶枪成套设备现场安装照片 RH 真空精炼工艺流程示意图

RH 顶枪工艺功能

强制脱碳（Forced Decarburization）

RH 真空后期钢液中氧势不足时补充氧源，提高 C+O→CO 反应速度。适用于 IF 钢、超低碳钢、高洁净钢生产，是 RH 深脱碳的关键技术。

化学升温（Chemical Heating）

氧与 Al、Si、Fe 等元素反应放热，每吨钢通常可补偿约 0.8～2.5℃ 的温降（随氧耗而变化），有效减少出钢温度损失。

清除结瘤（Skull Removal）

清理真空槽口及内壁挂渣，延长 RH 槽寿命，降低维护成本，提高生产连续性。

辅助燃烧器功能（MFB）

部分 RH 采用氧枪 + 燃烧器一体化设计，可进行烘炉、加热、脱碳等多功能操作，提升设备利用率。

详细技术参数

20～200t RH 常规氧枪流量范围

行业没有统一国家标准，不同厂家（SMS、Primetals、Danieli、中冶赛迪、中冶京诚等）略有差异，但工程项目通常采用如下区间：

RH 容量 氧流量 (Nm³/h)
20 t400～800
30 t600～1200
40 t800～1600
50 t1000～1800
60 t1200～2200
80 t1500～2600
100 t1800～3000
120 t2200～3500
150 t2500～4200
180 t3000～5000
200 t3500～6000

喷孔数量配置

RH 通常不会采用转炉那种大面积覆盖，常见配置如下：

吨位 喷孔
20～40 t 1 孔 Laval
40～80 t 3 孔 Laval
80～150 t 3～4 孔
150～200 t 4 孔

枪体外径系列

国内 RH 项目比较统一，外径一般如下：

RH 容量 枪体外径 (mm)
20 tΦ60
30 tΦ76
40 tΦ89
50 tΦ89～102
60 tΦ102
80 tΦ114
100 tΦ114～133
120 tΦ133
150 tΦ133～159
180 tΦ159
200 tΦ159～168

喷嘴（Laval 喷头）寿命

RH 氧枪喷头寿命主要取决于真空度、氧气纯度、枪位控制、冷却水、喷嘴材质（Cu-Cr-Zr）及是否发生回火。行业经验值如下：

工况 寿命
普通 RH300～500 炉
汽车板 RH500～800 炉
进口喷头800～1200 炉
国产优质喷头600～1000 炉

若出现枪位过低、熔渣喷溅、真空异常、回火烧损等情况，寿命可能下降到 100～300 炉

喷嘴出口流速

RH 通常采用 Laval 超音速喷嘴：

  • 马赫数
  • 出口速度 m/s
  • 真空环境下射流扩张速度更高，但动态压力需要控制，以兼顾脱碳效率和避免过度飞溅。

工程项目常用配置（推荐值）

这套参数与国内多数钢厂（中冶赛迪、中冶京诚、宝武、鞍钢等）RH 工程的常规配置范围基本一致，可作为 20～200 t RH 氧枪选型的经验参考。实际项目仍需结合目标钢种、真空系统能力、循环流量、氧压及喷嘴设计进行校核。

RH 容量 枪径 (mm) 喷孔 氧流量 (Nm³/h)
20 t601500
40 t8911000
60 t10231800
80 t11432200
100 t11432800
120 t13333200
150 t13344000
180 t15945000
200 t15945500～6000

常见问题

Q: RH 顶枪系统如何保证真空环境下的密封性？

宝瑞科技 RH 顶枪系统采用多层密封设计，氧枪与真空室之间配置石墨密封圈和液压压紧装置，确保在 -40Pa 真空度下零泄漏。同时配备压力传感器实时监测，异常时自动报警。

Q: Laval 喷嘴的寿命如何保证？

宝瑞科技采用 Cu-Cr-Zr 无氧铜铬锆合金制造喷嘴，配合精确的枪位控制和冷却水系统管理，普通 RH 工况下寿命可达 300～500 炉次，汽车板 RH 工况下可达 500～800 炉次。

Q: 宝瑞科技能提供哪些容量的 RH 顶枪系统？

我们提供 20T～200T 全系列 RH 顶枪系统，从单孔 Laval 喷嘴到多孔组合设计，可根据客户具体工况（钢种、真空度、氧压等）定制方案。

Q: 喷嘴出口流速对工艺有什么影响？

RH 采用 Laval 超音速喷嘴，马赫数 1.8～2.2，出口速度 500～650 m/s。真空环境下射流扩张速度更高，但动态压力需要精确控制，以兼顾脱碳效率和避免过度飞溅。
