产品概述

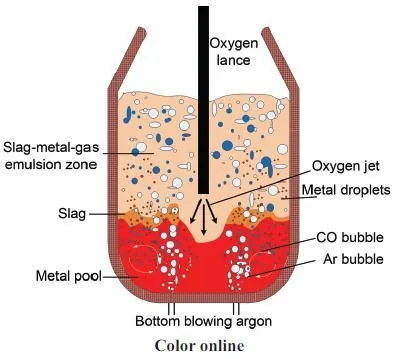

底吹搅拌系统是现代炼钢精炼工艺中的关键设备。通过在炉子/钢包底部安装透气砖或多孔喷枪，向熔池底部吹入氩气、氮气等惰性气体，产生气泡搅拌作用，使钢水成分和温度均匀化，促进非金属夹杂物上浮去除，显著提高钢水纯净度。
宝瑞科技炉子/钢包底吹系统由电气控制系统和阀站组成，采用PLC自动控制与HMI人机界面，支持曲线控制、手动喷吹、旁路操作等多种模式。系统配备质量流量控制器（MFC），实现气体流量的精确计量与调节，并可通过上位机进行数据远传和集中监控。
底吹搅拌系统是现代炼钢精炼工艺中的关键设备。通过在炉子/钢包底部安装透气砖或多孔喷枪，向熔池底部吹入氩气、氮气等惰性气体，产生气泡搅拌作用，使钢水成分和温度均匀化，促进非金属夹杂物上浮去除，显著提高钢水纯净度。
宝瑞科技炉子/钢包底吹系统由电气控制系统和阀站组成，采用PLC自动控制与HMI人机界面，支持曲线控制、手动喷吹、旁路操作等多种模式。系统配备质量流量控制器（MFC），实现气体流量的精确计量与调节，并可通过上位机进行数据远传和集中监控。
| 参数项目 | 技术参数 |
|---|---|
| 适用炉子/钢包容量 | 30t ~ 350t（可按需定制） |
| 工作气体 | 氩气（Ar）、氮气（N₂），可选空气 |
| 气体工作压力 | 0.4 ~ 1.0 MPa |
| 单支底吹流量范围 | 30 ~ 300 Nl/min（最大） |
| 单位吹气量 | 0.3 ~ 0.9 Nl/min·t（最佳约0.6 Nl/min·t） |
| 透气砖材质 | 刚玉质、碳化硅质、二氧化硅质（可选） |
| 透气砖寿命 | ≥ 50 次（取决于钢种及工况） |
| 控制系统 | 西门子S7-300系列PLC + HMI触摸屏 |
| 喷吹曲线 | 5条可编程曲线，支持曲线控制/手动/旁路模式 |
| 关键阀门 | 德国FESTO开关阀，进口质量流量控制器（MFC） |
| 检测元件 | 减压阀后压力PT1、输出压力PT2、气源入口压力PT3、质量流量FT1 |
| 安全报警 | 侵蚀极限安全报警，透气砖侵蚀至预设位置时自动报警 |
采用西门子S7-300系列PLC，配备HMI触摸显示屏。实现工艺参数设定、流程数据显示、喷吹操作控制。支持5条可编程喷吹曲线，具备曲线控制、手动喷吹、旁路操作三种模式。
包含氩气阀门（KB1）、氮气阀门（KB4）、旁路阀门（KB3）、调节器输入/输出阀门（KB5/K2）。关键阀门选用德国FESTO产品，流量调节与计量采用进口质量流量控制器。
透气砖材质可选刚玉质、碳化硅质、二氧化硅质。内部均匀分布多支不锈钢管（如19支φ3×1不锈钢管），直达炉床表面，确保气体均匀分布。
配备压力变送器（PT1/PT2/PT3）、质量流量控制器（FT1）、侵蚀安全报警装置。系统数据集中放置于DB1中，可通过上位机进行数据采集和集中监控。
底吹惰性气体产生气泡搅拌，有效消除熔池温度梯度和成分偏析，测温与成分分析可靠性显著提高。
气泡上浮过程促进非金属夹杂物碰撞聚合，加速其进入渣层，显著提高钢水纯净度。
强化钢-渣-气间反应，加速合金熔化和溶解，改善脱硫脱磷效果，缩短冶炼时间15-20%。
PLC+HMI自动控制，5条可编程曲线，质量流量精确计量，支持数据远传与上位机监控。
侵蚀极限安全报警设计，透气砖寿命≥50次。氩气/氮气/空气三气切换，可节约氩气成本50%。
适用于30-350t钢包，透气砖材质、喷吹曲线、控制系统均可根据工况和工艺需求定制。
炉子/钢包底吹氩气搅拌是LF、RH等精炼工艺的标准配置，促进成分均匀化和夹杂物去除。
VOD精炼炉底吹氩气强化熔池搅拌，加速脱碳反应，提高真空处理效率。
转炉底吹氩气搅拌，提高脱碳效率和钢水均匀性，减少铁损和渣含铁量。
电炉底吹气体强化熔池搅拌，加速废钢熔化，缩短冶炼时间，降低单位能耗。
A: 宝瑞科技炉子/钢包底吹透气砖采用优质刚玉质、碳化硅质或二氧化硅质材料，使用寿命≥50次（具体取决于钢种、工况和维护情况）。系统配备侵蚀极限安全报警，当透气砖侵蚀到预设位置时自动报警，确保操作安全。
A: 可以。宝瑞科技可根据您的钢包规格（30-350t）、工艺要求和产能需求，提供完全定制化的底吹搅拌解决方案。从透气砖材质、喷吹曲线到控制系统配置，均可按需调整。
A: 是的。宝瑞科技提供全球安装指导服务，覆盖东南亚、中亚、欧洲、南美等地区。技术人员可赴现场进行设备安装调试和操作培训，项目结束后提供完整的竣工数据（含电子文件）。
