测温精度是多少？

宝瑞科技测温设备采用贺利氏Electro-Nite浸入式探头，测温精度可达±1°C，液面测量精度±20mm，取样代表性高，满足各类钢种成分分析要求。

设备适用哪些炉型？

适用于转炉、电炉（EAF）、LF钢包精炼炉、RH真空精炼炉、VOD真空氧脱碳炉、AOD氩氧脱碳炉等多种炉型，可定制不同长度和规格的测温取样装置。

是否提供在线监测系统？

是的，宝瑞科技提供全自动和半自动两种测温取样系统。全自动系统测温成功率≥98%，定氧成功率≥96%，取样破渣成功率≥96%，数据可接入钢厂MES系统。

测温取样设备 - 宝瑞科技 | Temperature & Sampling Equipment

产品类型

全自动测温取样机械手

采用伺服电机驱动，定位精度 ±1mm，可实现无人化操作

机械手控制系统

枪头升降操作时间 ≤24秒
钢水温度测量成功率 ≥98%
钢水定氧成功率 ≥96%
取样破渣成功率 ≥96%
探针自动固定成功率 ≥98%
探针脱取成功率 ≥99%
液面测量精度 ±20mm
再定位偏差 ≤2mm

半自动测温取样机械手

底座部分：固定于工作平台，最大旋转角度100°，旋转速度3-10°/s可调
横臂部分：旋转折叠臂设计，最大摆转角度180°，速度3-10°/s
取样枪摆动：摆动角度55°～-95°，由摆动气缸驱动
快速颤动装置：频率2-6次/秒，确保测温取样杆快速进出钢液面
横臂升降：约600mm行程，适应钢液面变化

高精度

PLC：西门子S7-1200系列
触摸屏操作，参数动态显示与修正
一键测温、取样
系统自适应炉膛寿命导致的钢液面变化
快速切换工作位和换枪位（换枪位背离高温辐射区）
配备远程操作手柄，控制方式多样化

技术参数对比

参数项目	电炉（EAF）	LF钢包精炼炉	转炉（BOF）	RH/VOD/AOD
测温范围	1100-1800°C	1100-1800°C	1100-1800°C	1100-1800°C
测温精度	±1°C	±1°C	±1°C	±1°C
探头类型	贺利氏Electro-Nite	贺利氏Electro-Nite	定制	贺利氏Electro-Nite
探头长度	1200mm	1500mm	定制	1500mm
喷枪/取样枪行程	500mm	4200mm	定制	定制
最大移动速度	30m/min	25m/min	定制	定制
定氧范围	1-1999ppm	1-1999ppm	定制	1-1999ppm
取样类型	棒棒糖型	球拍形	定制	球拍形
驱动方式	电动/气动/液压可选	电动缸+齿轮电机	气动驱动	电动缸+齿轮电机
控制系统	西门子S7-1200 PLC	西门子S7-1200 PLC	PLC控制	西门子S7-1200 PLC
防护等级	IP55	IP55	IP55	IP55

注：以上参数为标准配置，宝瑞科技可根据客户炉型规格和工艺要求提供定制化设计。所有设备均支持PROFIBUS DP、OPC UA或Modbus TCP协议，可与现有炉前控制系统无缝集成。

设备实景与三维模型

VOD精炼炉氧枪系统 — 三维仿真模型

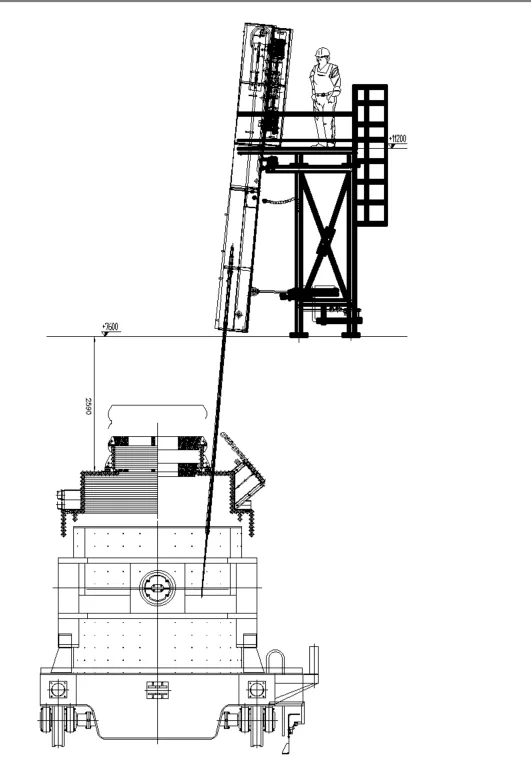

测温取样设备总装图 — 工程图纸

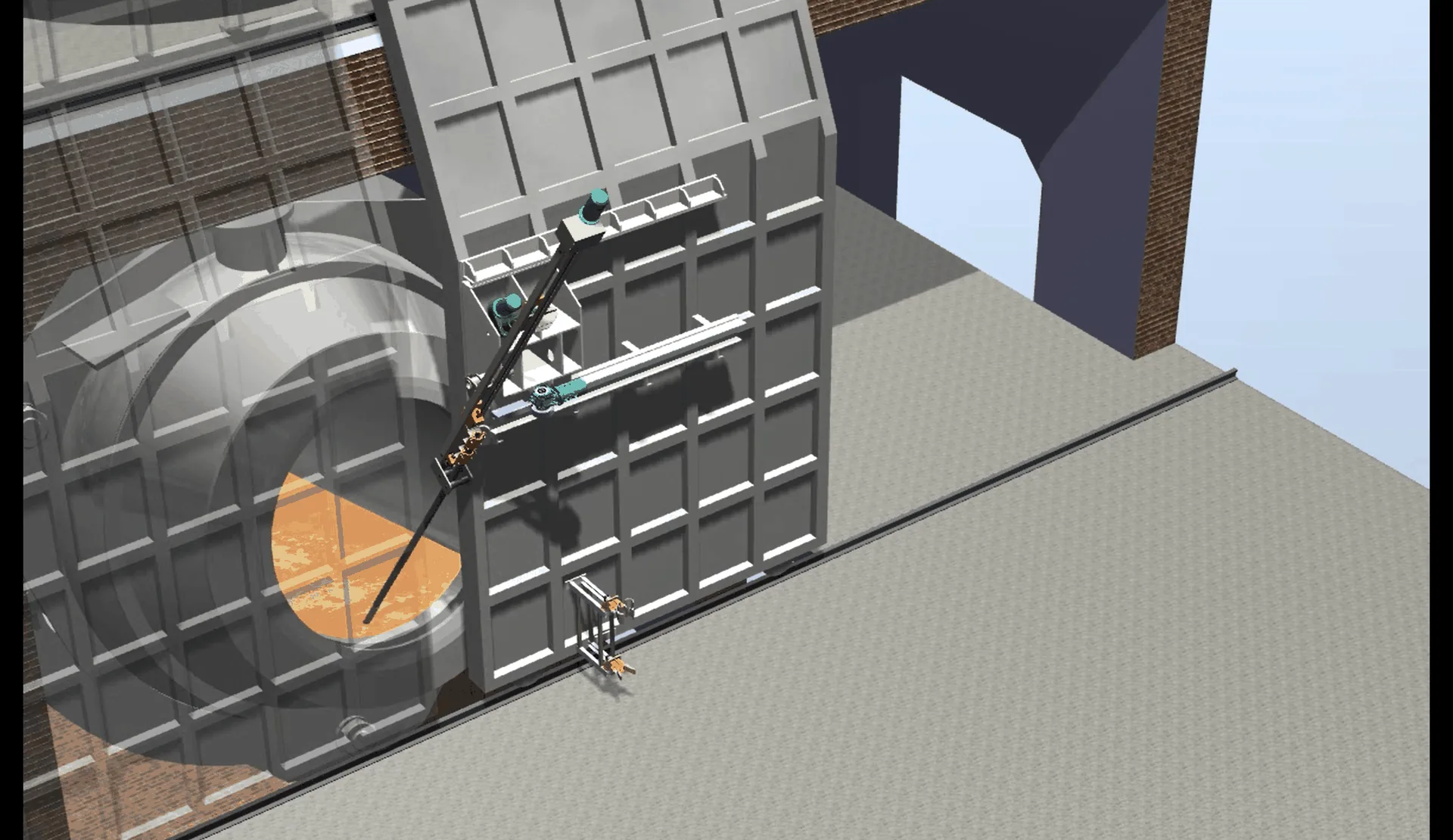

转炉氧枪系统 — 三维装配模型

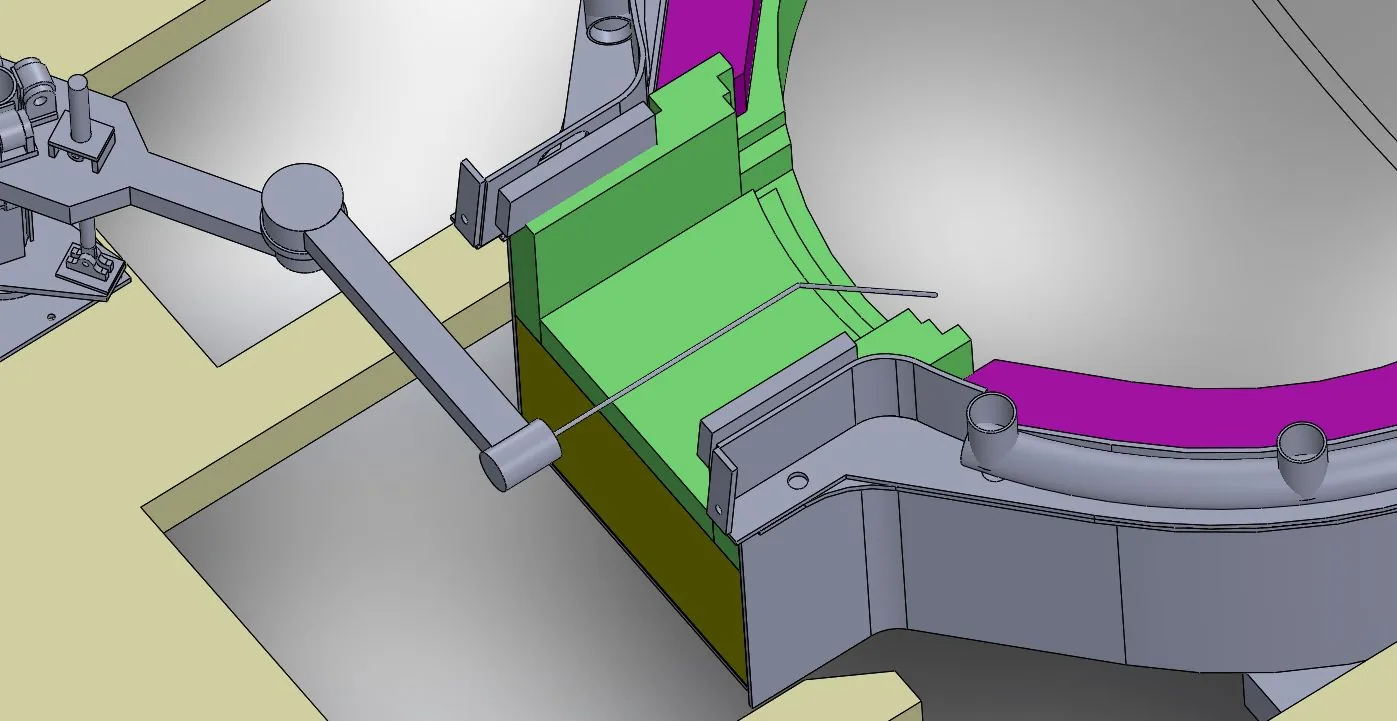

测温取样设备 — 现场实物

核心优势

🎯

适用范围广

PLC 控制，支持手动/自动模式切换

⚡

响应速度快

适用于中小型钢厂，操作简便，性价比高

🔧

数据实时传输

测温精度 ±1°C，液面测量精度 ±20mm

🔗

数据可追溯

适用于转炉、电炉、LF/RH/VOD/AOD 等所有炉型

常见问题

测温取样设备的精度如何保证？

单次测温取样仅需 3-5 秒

设备是否支持在线监测？

测温数据实时上传至炼钢控制系统

探头的使用寿命多长？

宝瑞科技测温设备采用贺利氏 Electro-Nite 浸入式探头，配合高精度信号处理系统，确保测温精度 ±1°C。

获取测温取样设备技术方案

支持。宝瑞科技提供在线测温定氧系统，可实时监测钢水温度和成分。

获取测温取样设备技术方案

标准探头使用寿命 50-100 次，可根据钢种和工艺条件定制特殊规格。
